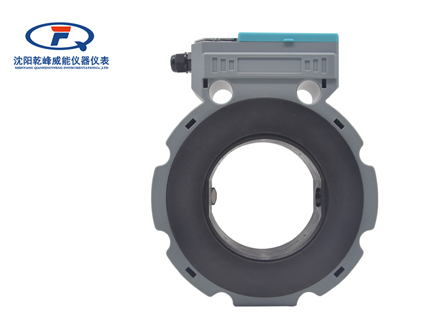

乾峰威能QFW-1-K（T3-1）卡片式水表安装指南
⑴选择安装点
安装时，直管段要求上游≥5D，下游≥3D，距泵出口≥20D（D为管段外径），且保证水流满管。
①推荐的安装点
管道系统中最低点处，以保证满管；
垂直向上或者斜向上流动的管段；
上游直管段≥5D。
②不推荐的安装点
管道系统中最高点处，可能不满管；
垂直向下或者斜向下流动的管段；
上游直管段≤3D。
⑵安装方法
①确认安装尺寸；
例如：截管长度62.8mm，其中：水表厚度50.8mm、2个密封垫厚度6mm、预留空间6mm。
②套装配对法兰；
③定位法兰；
安装3个螺栓，平均定位法兰，电焊固定。
④焊接法兰；
拆下水表，满焊法兰。
⑤冷却后，加密封垫，螺栓紧固；
务必注意表体上流向标识箭头与实际流体是否一致。
⑥安装角度。
管道顶部存在不满管情况，推荐将水表安装在管道垂直方向45°角度内。
