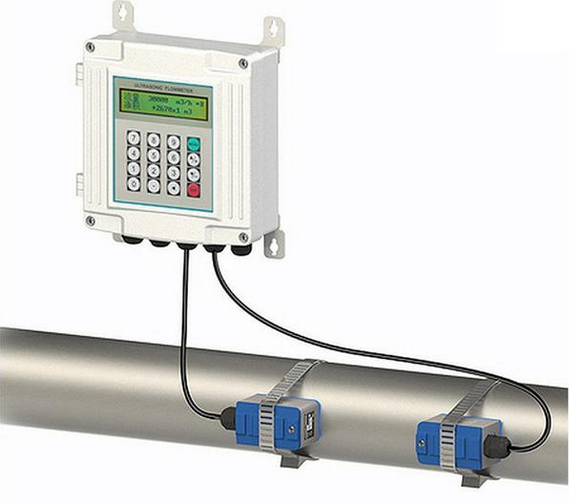

超声波流量计的安装及注意事项

发布时间:2022-01-13 16:17人气:
超声波流量计的安装及注意事项

安装位置的选定



由于测量流量的管道状态会很大程度影响测量准确度,所以检测器安装位置应选择在满足以下条件的地方:

1.必须保证探头安装处的直管段为:上游侧10D(D为管径)、下游侧5D以上,同时上游侧30D内不能有扰动流体的因素(如泵、阀、节流件等),并尽量避开被测管路凹凸不平及有焊接的位置。

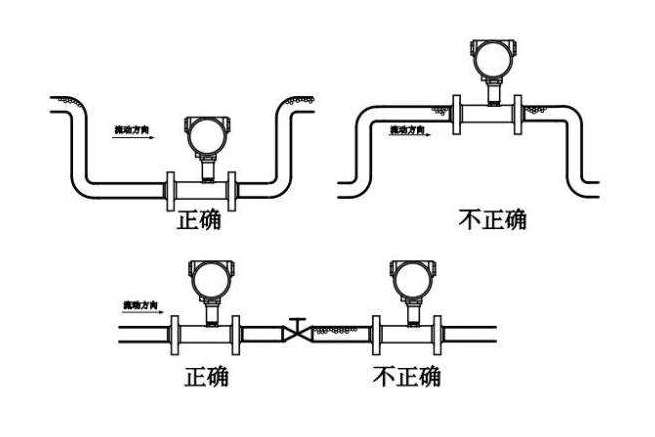

2.管道总是充满液体,流体内不应含有气泡或其他异物。对于水平管道,在水平中心线±45°以内安装检测器。尽量选在水平中心线位置。

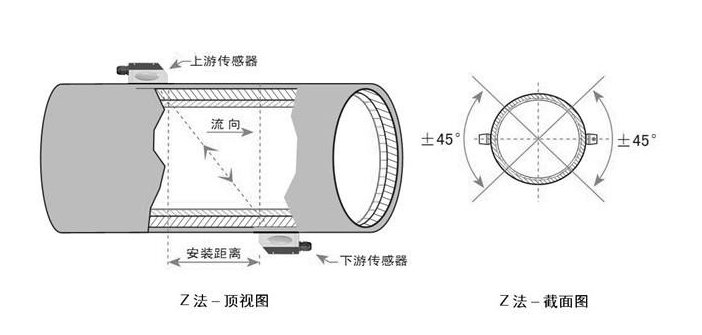

3.安装方式尽量采用Z法安装。



4.检测器安装面的处理。安装检测器部分管段有覆盖物时先剥离,如有沥青、铁锈和腐蚀凹凸不平时,要用砂纸或平板锉打磨抛光(石化企业尽量避免使用砂轮打磨作业,以免产生火花),其宽度为检测器安装尺寸为(L)+200mm的圆周表面。
