TDS-100RF1系列超声波热量表

发布时间:2021-08-30 10:50人气:

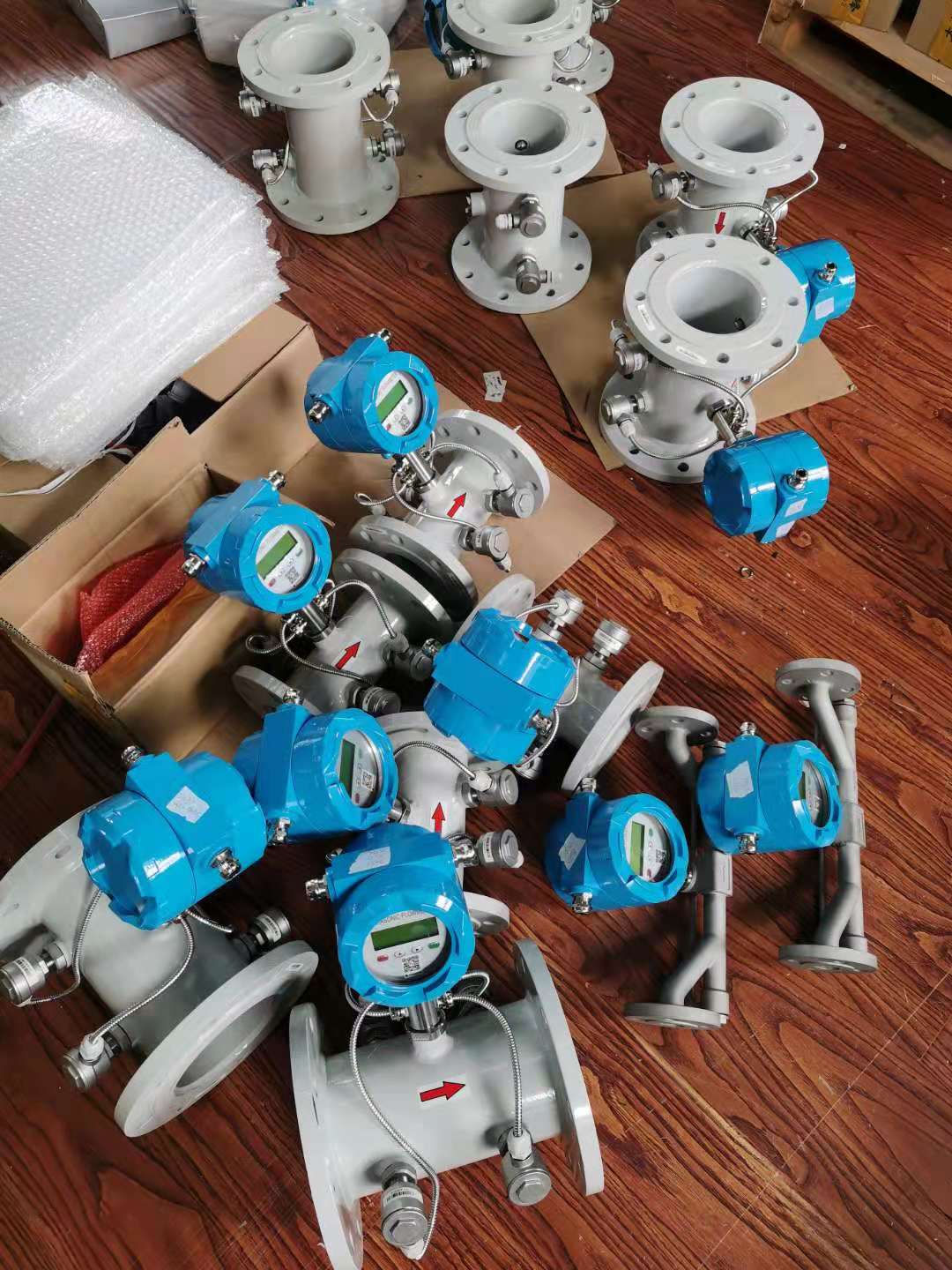

TDS-100RF1系列超声波热量表

TDS-100系列产品上年发售之后取得很多客户的普遍认同,因为它安裝便捷,精密度很高,选用进口芯片,带各式各样輸出和远传效果,彻底能够满足高级写字楼、酒店餐厅等当代楼宇智能化环保节能要求。因为价钱略高,许多 民用型采暖设备等工程项目花费担负不了,7月,我企业又发布一款适合新铺管道供热系统使用的TDS-100系列产品超声波热量表,文中简略详细介绍安裝流程和办法 。

和外夹式比照TDS-100系列产品选用管段式安裝,DN40下列口径选用螺栓衔接,DN50之上大标准选用法兰联接办法 ,因为控制器都会原厂的情况下内置在管道里,部位都早已十分精确,不必当场调整,只必须用外螺纹口联接上或是法兰衔接栓上地脚螺栓,因而方便快捷。

一、超声波热量表安裝流程

1.安裝前先完全整理管道系统软件,消除支管中的麻絮、料石等脏物,以防导致流量计常见故障。

2.流量计可水平或笔直安裝,以便有利于抄水表,显现信息对话框可依据安裝情况调理部位,流水方位应与流量计上的箭头符号标识相一致。

3.前后左右管道外径要与流量计标准相符合。

4.表前需留5DN,表后需留2DN的接管段(DN为热量表的公称压力标准)。

5.流量计两头应设定废弃物过滤装置、封闭阀,便于于滤掉废弃物和检修、拆换。

6.安裝完毕后应在热量表进口联接螺帽与、热量表中心、温度丈量闸阀与铂电阻中心打铅封。

7.含有鲜红色标识的温度感应器生产厂家早已安裝在流量计的排水口上,用于精确丈量进口水溫度。

8.含有深蓝色标识的温度感应器应安裝在智能回水管道上,必须安裝在专用型的温度丈量闸阀或温度丈量三通上。



二、超声波热量表安裝办法

1.水平管道安裝办法:当热量表水安全裝时積分仪的方位朝上,假如積分仪方位向着侧边得话就会导致2个超声波换能器没有一个水平表面,而在高空的哪个超声波换能器处将会会集聚气体导致热量表计量检定制止或不计量检定。

2.笔直管道安裝办法:热量表笔直安裝是一定要安裝在流水往上的接管道边,因为流水朝下的管道受地心的吸引力功效下能导致管道钙镁离子无法填满管道的情况,这时也会损害热量表计量检定制止乃至导致不计量检定。

3."U"型管段安裝办法:当热量表安裝在U型管道处时必须将热量表安裝在最少处,因为在管道高空将会会有汽泡,导致热量表计量检定制止或不计量检定。
