超声波液位计接线图与方法

发布时间:2021-05-06 13:07人气:
超声波液位计接线图与方法

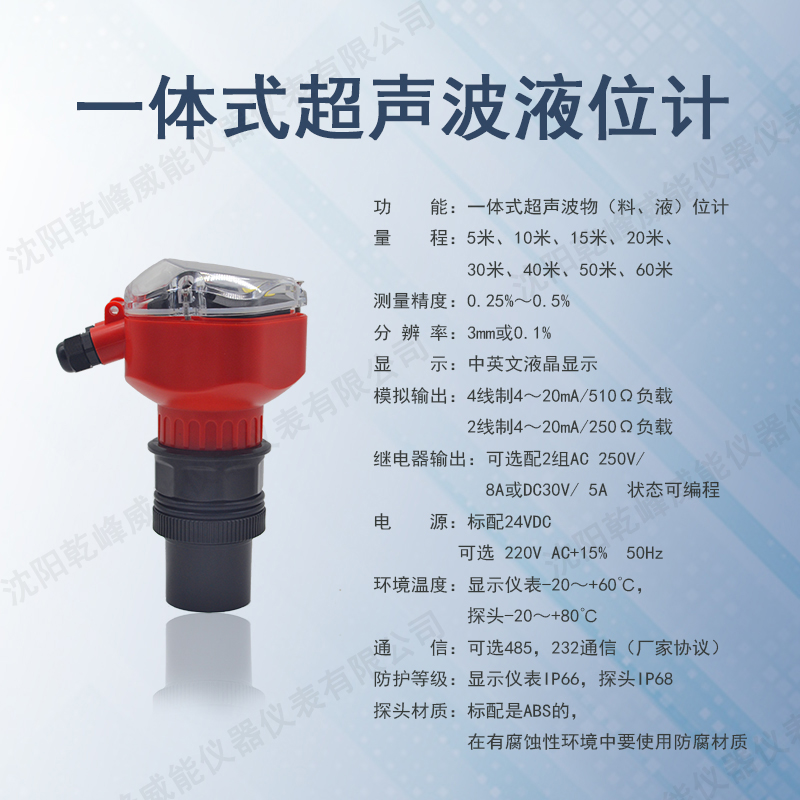

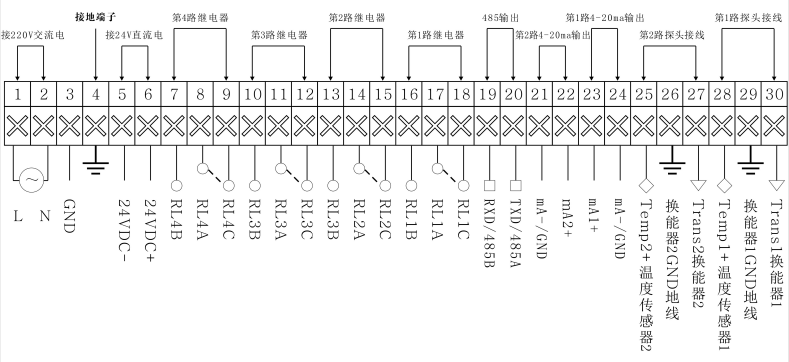

单通道超声波测深仪电气连接图:

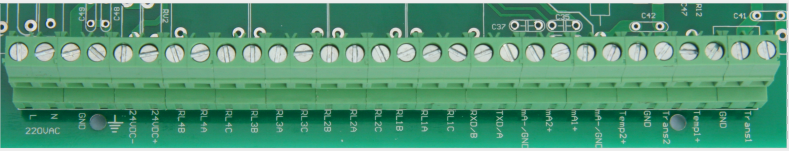

水下测距仪接线端子示意图:



接线方法:

接   地:首先必须给仪表的接地端子真正接到大地上,不要跟其他设备共用地线端子。接4号端子。

换能器:红线:接 Trans_n 换能器n    蓝线: Temp n + 温度传感器+黑线: GND 地线

             单探头时,n =1,双探头时,n = 1,2

电   流:电流+ 接mA n+         电流- 接mA n- /GND

            单探头时,n = 1 ,双探头时,n= 1,2

继电器:RLlnA   与RLnB为常开     RLnA   与RLnC为常闭

            单探头时,n = 1,2 ,双探头时,n= 1,2,3,4

电源线:交流,接L,N

直   流:24V+ 接24VDC+ ,GND接24VDC-



备注:

①继电器1用于探头1报警,继电器2用于探头2报警,继电器3和继电器4用于差值报警。

②★ mA1+与mA-输出差值电流。mA2+与mA-默认情况下输出探头2电流,也可选择输出探头1电流(在“9 工作模式”—“       2 mAOut 2输出”中选择)。

   ★ 在双物位的工作模式下,mA 1+与mA-输出探头1电流,mA2+与mA-输出探头2电流,
