超声波液位计现场安装操作指南

发布时间:2021-01-04 10:37人气:
超声波液位计现场安装操作指南

超声波液位计采用无接触测量技术,利用声波发射与接收的时间差,以及声波传播速度来计算液面的高度,是由微处理器控制的专用于连续性液位测量的数字物位仪表。超声波液位计应用广泛,能稳定可靠地用于化工、水处理、水利、食品、医药等行业各种储罐、槽池中的连续性的液位测量。这是与其所具有的精度高、寿命长、安全清洁、稳定可靠、读数简捷、安装维护方便等特点和优点分不开的。鉴于应用工况复杂多样,为使超声波液位计能够在现场更好地应用,很有必要就超声波液位计现场安装操作指南进行介绍。



一般来讲,超声波液位计在安装时,应注意以下操作事项:

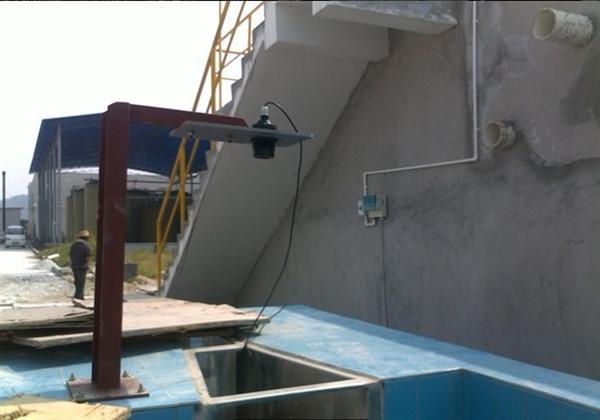

1、应保持仪表垂直安装。在安装超声波液位计时,要保证换能器的发射面和被测的平面平行,这样可以保证垂直发射到被测物体表面的声波以最大的能量返回。

实际安装时,如果现场工况有蒸汽,易有水珠附着在探头表面,并且探头的量程比实际要测量的距离大很多,这时可以倾斜3°左右,以避免水珠结水的影响。



2、在安装时,应注意超声波液位计的测量盲区,确保最高液位到超声波液位计探头表面的距离大于探头的盲区。

3、安装时,应注意根据罐壁的光滑度和有无障碍物进行正确操作。具体来讲,如罐壁较为光滑,且当液位降低,没有挂料的情况出现,这时,可以在距离罐壁30cm的距离安装。如罐壁较为粗糙,此时,应将探头远离罐壁进行安装。另外,如果罐底不是平面的,那么在零液位测量时,可能出现误测。如果底面是圆锥型的,应考虑将探头安装在圆锥顶点正上方。对于圆型的横杆,只要距离超过1m,直径不超过5cm,影响不大,否则要尽量避开。如果横杆是平面的,且罐壁有直角,也应尽量避开。



4、在有搅拌或者波动的场合,可用加长导管安装,使导管直接伸入液位底面。在保证导管的内壁光滑,管内液位和管外一致的情况下,超声波液位计导管的直径只要大于探头的辐射面即可。如果大量程不适合用导管安装的,可以减小量程使用,具体减小多少应视波浪的大小而定。
