外夹式超声波流量计安装三步走！
在超声波流量计活跃在各个需要计量的场合中的时候，依旧是有很多用户在购买超声波流量计之后不知道怎么安装，或者是因为安装出现错误的情况导致流量读数不准，精度受到影响，主机收不到信号等等一系列的问题！
流量计安装第一步骤：快速输入核对所安装管道的参数

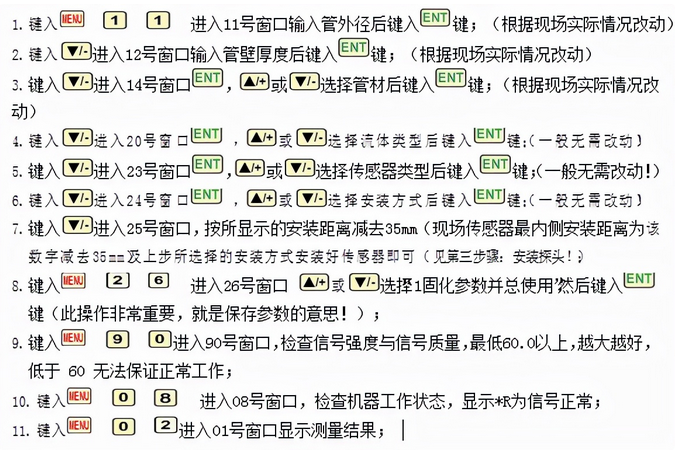

依照厂家给出的参数条件快速输入核对所安装管道参数，输入步骤一般遵循下列设置步骤，如图所示：
流量计安装第二步骤：接线（接主机线和接探头线）

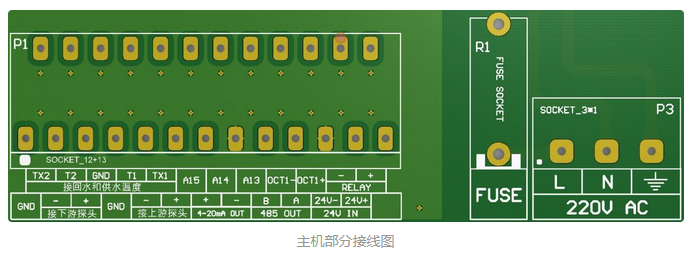

一、主机部分接线如图所示：
（1）电源接线
电源接线按照接线图标识：有 AC 220V 和 DC 24V 两种电源，任选一种
（2）传感器接线
下游探头接：下排端子，从左到右第 2 个和第 3 个接线端子
上游探头接：下排端子，从左到右第 5 个和第 6 个接线端子
（3）4-20mA 电流输出接线
4-20mA 接：4-20mA OUT+ 4-20mA OUT-
（4）485 通讯接线
485 通讯接：485 OUT A 485 OUTB
（5）热量表接线
热量功能供水接：TX1 T1 GND；热量功能回水接：TX2 T2 GND；（供水回水 GND 共接）
（6）继电器开关量接线RELAY+ RELAY-

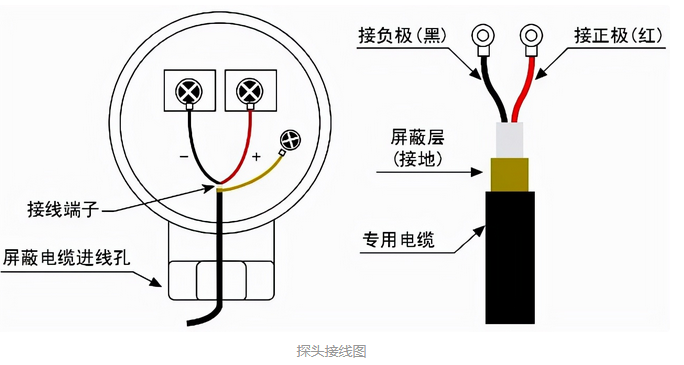

二．探头部分接线如图所示：
屏蔽线通常可不接，通常默认只需要接 + - 两个端子
流量计安装第三步骤：选择安装位置，打磨管道，安装探头
安装传感器，首先选择预安装位置（安装位置要满管稳流，离泵和弯头要远！），选定后， 使用角磨机或者粗砂纸将欲安装传感器的区域抛光，除掉锈迹油漆或防锈层，露出管道金属本质，然后在传感器上涂抹足够的耦合剂，最后把传感器紧贴在管壁上并捆绑好，夹具（不锈钢带）应固定好，使之受力均匀；注意传感器和管壁之间不能有空气泡和沙砾等脏东西。
